химические добавки для
сухих строительных смесей,
бетонов,
огнеупоров,
агрохимии и дезинфицирующих растворов

Общаясь долгие годы с технологами ведущих предприятий отрасли производства ССС, мы неоднократно слышали истории о конфликтах между службами НТЦ и маркетинга (у кого они есть). С одной стороны проще продавать ценой, чем уникальностью продуктов, ценность которых не всегда очевидна, и вопрос снижения себестоимости стоит наиболее остро. Возникает сильнейшее давление на технологов и последние вынуждены проверять массу сырьевых компонентов в поисках призрачного снижения себестоимости. С другой стороны, в задачах маркетологов стоит создание уникального торгового предложения и тогда совместные совещания действительно начинают быть похожи на популярный видеоролик про 7 перпендикулярных друг другу красных прямых, нарисованные синим, которые не пересекаются, в тоже время они зеленые, а некоторые даже прозрачные. Этот ролик показывает насколько сложно найти взаимопонимание между отделами, говорящими на разных языках. В тоже время, многие задачи при более спокойном и глубоком рассмотрении окажутся решаемыми. На малых предприятиях потребность в уникальных продуктах еще выше, так как им чрезвычайно сложно конкурировать по издержкам. Да и необходимость в обязательном декларировании на соответствие ГОСТам, и проверка в аккредитованных лабораториях будет постепенно закрывать нишу продуктов без имени. В малых предприятиях функции маркетолога принимает (если принимает) технолог и только от его самокритичности зависит насколько созданный им продукт соответствует потребностям рынка.
В сложившихся условиях все (и большие, и малые) производители сухих строительных смесей вынуждены будут искать пути по созданию уникальных продуктов.

ООО АДДИТИВ ПЛЮС помогает находить общий язык между маркетологами и технологами, что облегчает создание продуктов с уникальными свойствами.

Рис. Эволюция продаж. Разработка товарного предложения. Дмитриев Д.С., курс лекций "Управление продажами" MBA РАНХиГС

При производстве малых архитектурных изделий оборачиваемость форм является до сих пор важным экономическим вопросом. Традиционные ускорители либо могут привести к высолам и щелочной коррозии бетона, либо, если содержат хлориды, то и к коррозии металлических закладных деталей.
При снижении количества воды затворения, как и гипс, так и цемент очень сильно разгоняются. Это возможно при высоких дозировках суперпластификатора и низких значениях В/Т. В тоже время, будучи органическими соединениями суперпластификаторы негативно влияют на гидратацию, перекрывая центры кристаллизации. Бетонщики еще не очень любят чистые поликарбоксилаты, поэтому основная часть всех товарных суперпластификаторов в жидкой форме содержит лигносульфонат технический, который и приводит к замедлению. Так как MAPF SU 84 относится к поликарбоксилатам 5-го поколения, то он меньше влияет на гидратацию и при вводе 0.5% от массы цемента способен не только снизить водопотребность на 25-30%, но и существенно ускорить за счет этого кинетику набора прочности.

Применение гидрофобизаторов кажется простым решением когда надо повысить водонепроницаемость или водостойкость строительного материала (бетона, штукатурки и т.д.). К сожалению, опыт внедрения и применения данных продуктов показывает, что существует масса ограничений по времени работы этого типа модификаторов, да и их эффективность сильно зависит от природы поверхности, с которой они взаимодействуют. Так высокоэффективные силансилоксановые гидрофобизаторы, благодаря своему сродству с кремнием, хорошо держатся на цементном камне и на кварцевом песке, но плохо сохраняют свои свойства на карбонатах кальция и магния, гипсе. Соли металлических мыл (стеараты кальция, магния, цинка) практически нерастворимы в воде и имеют только механическую фиксацию в матрице. Олеат натрия малорастворим в холодной воде, и говорить, что данная соль легко взаимодействует со свободным кальцием с образованием нерастворимого олеата кальция было бы преувеличением, да и образующийся при этом NaOH должен был бы изменять и кинетику гидратации и увеличивать щелочную коррозию. Кроме того, принцип действия гидрофобизаторов связан с созданием двойного электрического слоя, который неизбежно разрушается при загрязнении поверхности или обработки поверхности моющими веществами- ПАВами. Кроме того, гидрофобизированная поверхность не способна выдерживать давление водяного столба. Таким образом, гидрофобизированные штукатурки неспособны препятствовать течи в Вашем подвале. Гидрофобизаторы способны защитить бетон только лишь от атмосферных осадков, только на вертикальных поверхностях и только на ограниченный срок. При использовании металлических мыл производители сухих строительных смесей экономят и покупают продукты с большим размером частиц. Большие частицы металлических мыл (0,08 мм-0,315мм) способны кальматировать только крупные поры. Это было показано в исследовании Wacker Chemie при сравнении эффективности применения редиспергируемых порошков и металических мыл в жестких гидроизоляциях. Вода по крупным порам движется быстро, но капиллярный эффект при этом низок и вода не продвигается на значительные расстояния. Если мы говорим о порах 0,02мм- 0,08мм, то вода способна через некоторое время подниматься по ним на десятки метров. Использование MAPF NT 10 решает эти проблемы. Этот продукт имеет очень маленький размер частиц и позволяет совместно с редиспегируемым порошком (РПП) создавать высокоплотные гидроизолирующие шламы, а без РПП создавать штукатурки с низким водопоглощением. Размер частиц специально подобран таким образом, чтобы при снижении капилярного подсоса не пострадала паропроницаемость. Использование MAPF NT 10 улучшает удобоукладываемость и облегчает работу штукатуров, снижает расход сухой смеси, повышает морозостойкость. MAPF NT 10 применим и в цементных, и в гипсовых составах, в штукатурках, клеях, шпатлевках и гидроизоляциях как жестких, так и эластичных

Фото: "Жесткие гидроизоляционные составы" Эпштейн В.Р. Wacker Chemie, Baltimix 2017, Казань

Загуститель от ООО АДДИТИВ ПЛЮС вначале надо диспергировать в спирте. При этом не происходит загущения или образования комков. Затем Вы доливаете глицерин (чтобы дезинфицирующее средство не сушило кожу) и воду. В процессе добавления воды происходит постепенное загущение. Полное загущение проходит за 10-15 минут после добавления воды. Зачем нужна высокая тиксотропность? - продукт легко перекачивается, окрашивается и выдавливается. После снятия сдвиговых напряжений снова становится гелем за считанные секунды.

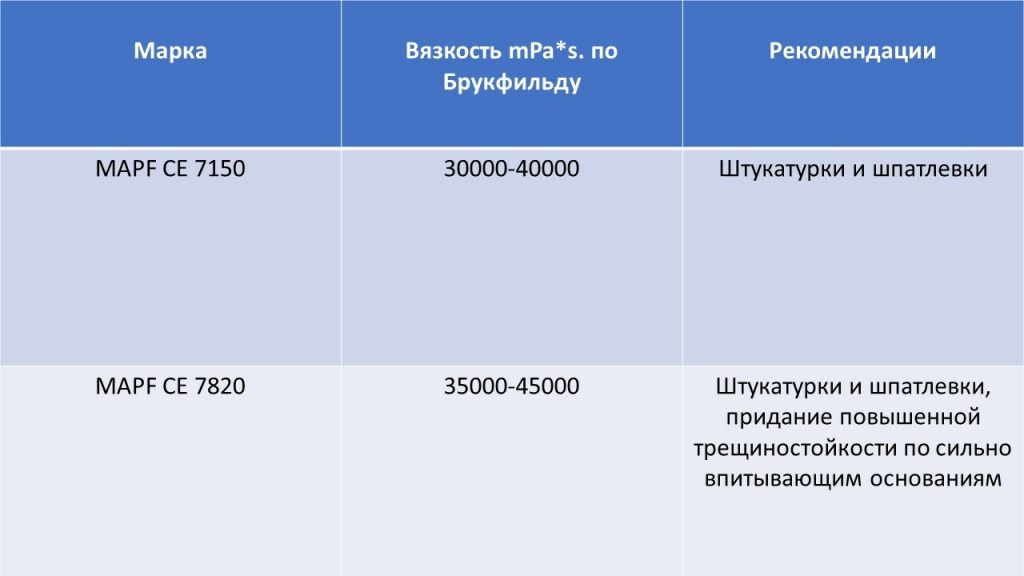

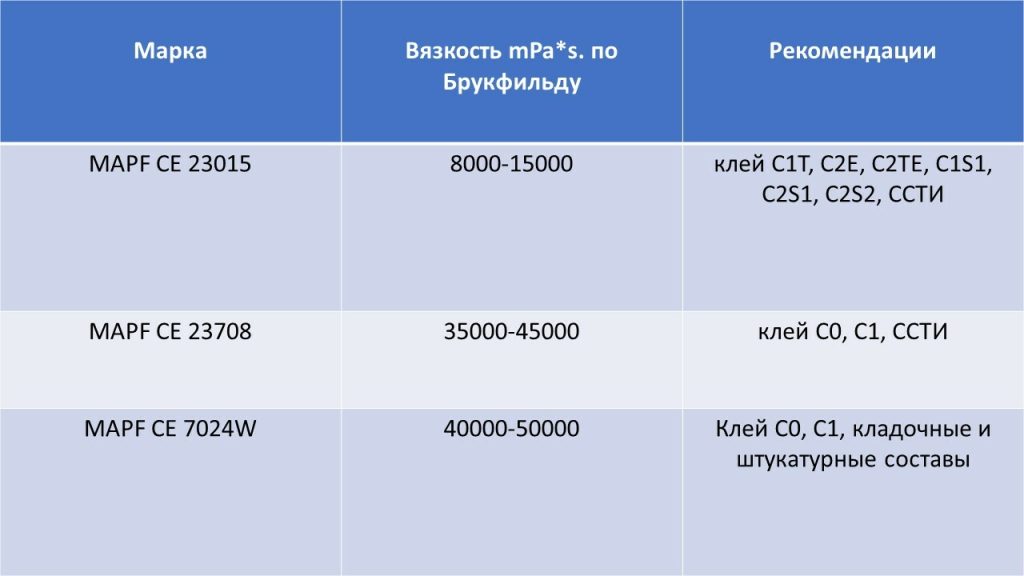

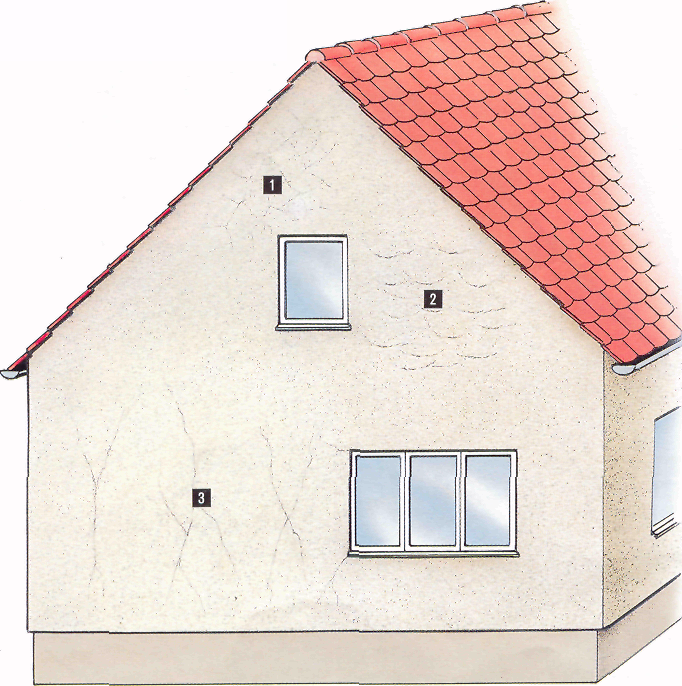

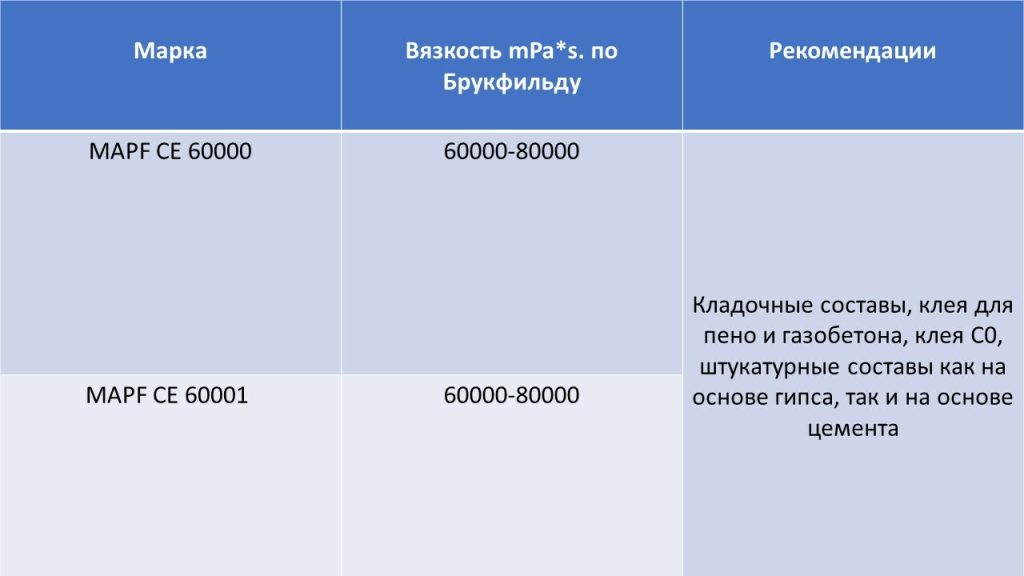

При создании отделочных материалов технологи руководствуются техническим заданием (ТЗ) и действующей нормативной документацией (ГОСТ, СП). Не смотря на постоянно улучшающиеся ГОСТы по сухим строительным смесям, они, к сожалению, не всегда могут предусмотреть те граничные условия, в которые могут поместить Ваш отделочный материал руки строителя.
Находясь в гостях у крупного производителя ССС, был замечен образец плитки со слоем клея и частью основания. Плитка была в трещинах и согнулась. Клей захватил с собой и часть стенового материала.
Часть стены была облицована керамогранитом, а часть керамической плиткой. Именно керамическая плитка и отлетела. От чего был сделан вывод, что на данный клей класса C2 нельзя клеить керамическую плитку, а этого не было указано в описании на мешке.
Да, керамическая плитка оказалась менее прочной и возникшее напряжение от усадки клея, привело к ее деформации и разрушению (она была покрыта паутинкой трещин), но это не означает, что если проверить адгезию неотвалившегося керамогранита мы увидим заявленные 1 МПа, если строитель и там нанес тот же слой. И связано это с несколькими особенностями плиточного клея класса С2. Этот клей содержит высокое содержание и цемента (35-40%), и редиспергируемого порошка (2-5%) - оба этих компонента в этих дозировках приводят к значительной усадке при твердении клея. Кроме того, производители ССС стараются использовать для этих клеев цементы с высокой удельной поверхностью, а для получения долгого открытого времени завышают водопотребность смеси до 360 мл воды на 1кг. По действующему ГОСТ плиточные клея не нормируются по величине усадки. Да, плиточник нанес слишком толстый слой клея, но и производитель не повысил дуракоустойчивость рецептуры.
Одним из эффективных решений является компенсация усадки за счет добавки MAPF CSA. Производители ССС, как правило, в этих составах также используют формиат кальция для получения более высокой ранней прочности, поэтому если заменить этот компонент на MAPF CSA увеличение себестоимости плиточного клея не происходит. В тоже время, Вы можете получить не только высокую раннюю прочность, но и снижаете риски от использования своих материалов в толстых слоях
