Эффективность применения РПП MAPF PE 5044 S в системах наружной теплоизоляции фасадов

ООО «Аддитив Плюс», Андриянов Г.В., технический менеджер

О компании

ООО «Аддитив Плюс» — динамично развивающаяся компания, занимающаяся производством и поставками широкого ассортимента химических добавок для производства сухих смесей и ЛКМ. В распоряжении компании находится современный Технический Центр, оснащенный полным спектром оборудования для испытаний, в том числе уникальные полномасштабные климатические камеры для тестирования СФТК. Лучшие эксперты в области ССС и ЛКМ, собственная аккредитованная лаборатория позволяют быстро и эффективно подобрать химические компоненты для вашего бизнеса, разработать и протестировать широкий круг составов.
В настоящее время в ассортименте компании есть все необходимое для производства различных типов ССС- эфиры целлюлозы и редиспергируемые полимерные порошки под собственной торговой маркой MAPF©, загустители на основе полиакриламида и дьютановой камеди, пластификаторы, реологические добавки и прочие.

Введение

Для повышения тепло- и звукоизоляции наружных стен используется «мокрая» система с одновременным утеплением фасада (СФТК). Такая система состоит из теплоизоляционного, армированного, защитно -декоративного слоя. Клеевой слой имеет важно значение для долговечности армирующего слоя, его качество должно быть подтверждено результатами лабораторных испытаний.
Применяемые в наше время в системах утепления составы могут быть универсальными, т.е. допускается устраивать из них и армированный слой. Требования к составам клеевым, базовым, выравнивающим на цементном вяжущем для СФТК отражены в стандартах ГОСТ Р 54359-2017:
Требования к свежеприготовленному раствору:
-хорошая удобоукладываемость для машинного и ручного нанесения;
-увеличенное открытое время
Требования к затвердевшему раствору:
-прочность сцепления (адгезия) к ППС в проектном возрасте не менее 0,1 МПа;
-поверхность отрыва должна проходить по телу пенополистирола;
-прочность сцепления (адгезия) к ППС в проектном возрасте после выдержки образца в воде в течение 48 ч не менее 0,08 %;
-водопоглощениене более 15 %;
-деформация усадки не более 2,0 мм/м;
-сопротивление паропроницанию более 0,15 м2 • ч Па/мг.

Для достижения установленных нормативов при разработке рецептур используют высокоэффективные полимерные добавки, в т.ч. редиспергируемые полимерные порошки (РПП).
Цели и объекты исследований
В данной работе проведена техническая оценка использования РПП ТМ MAPF PE 5044 S в сравнении с конкурентными продуктами на рынке РФ в штукатурно-клеевых составах для СФТК. Все испытания проведены в Техническом Центре компании «Аддитив Плюс».
В качестве аналогов MAPF PE 5044 S были испытаны РПП отечественного производства, производства КНР, и образец европейского РПП.
MAPF® PE 5044 S представляет собой редиспергирующийся в воде дисперсионный порошок сополимера винилацетата и этилена с хорошей устойчивостью против омыления. Высокое содержание этилена придает полимеру мягкость и эластичность. Температура стеклования находится ниже точки замерзания, что позволяет использовать MAPF PE 5044 S в составах для производства работ при пониженных температурах в так называемых «зимних» продуктах.

Наименование образца	Полимерная основа	Минимальная температура пленкообразования, МТП, °С	Зольность, 900 °С, масс. %
РПП отечественного производства № 1	VАc-другие	4	11,8
РПП отечественного производства № 2	VAc — другие	4	12,1
РПП китайского производства № 3	VAc-E	4	12,6
РПП китайского производства № 4	VAc-E	4	12,7
РПП европейского производства № 5	VAc-E	0	10,7
РПП т.м. MAPF 5044 S № 6	VAc-E	0	9,8

МТП является важной характеристикой для полимерного связующего и определяет температуру при которой возможно образование пленки. Чем ниже эта температура, тем более широкий диапазон применения РПП.

Для определения технических характеристик составов использовались стандартные рецептуры на базе портландцемента марки ЦЕМ I 42.5 Н (см. Табл.2).

Наименование материала	Масса, гр
	№ 1	№ 2	№ 3	№ 4	№ 5	№ 6
Портландцемент ЦЕМ I 42,5 Н	280	280	280	280	280	280
Наполнитель, мраморная мука, 100 мкм	70	70	70	70	70	70
Заполнитель, кварцевый песок фракции 0-0,63 мм	628	628	628	628	628	628
РПП отечественного производства № 1	20
РПП отечественного производства № 2		20
РПП китайского производства № 3			20
РПП китайского производства № 4				20
РПП европейского производства № 5					20
РПП т.м. MAPF 5044 S № 6						20
ГПМЦ MAPF CE 23708	2,0	2,0	2,0	2,0	2,0	2,0
В/т отношение, г/кг	210	210	210	210	210	210

Наиболее важными характеристиками для штукатурно-клеевых составов для СФТК являются адгезия к бетону, адгезия к пенополистиролу, адгезия к пенополистиролу  после выдерживания в воде. Также немаловажным является оценка характера сцепления состава с основанием и площадь отрыва клея от пенополистирола.

Результаты испытаний

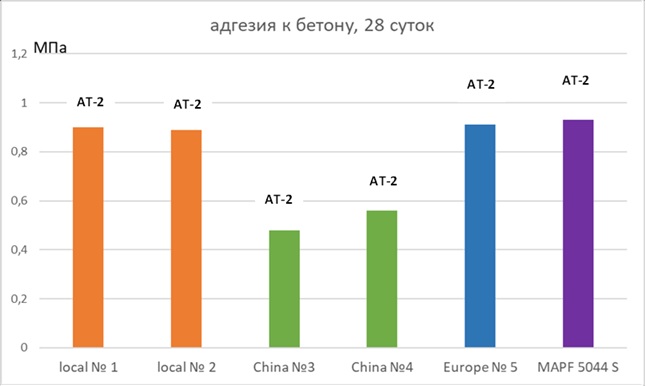

На Рис.1 представлены результаты испытания составов по приведенным выше рецептурам по показателю «Прочность сцепления с бетонным основанием в возрасте 28 суток»

Как видно из Рис.1 по полученным результатам наиболее высокими показателями обладают образцы №1,2,5,6.

Наиболее труднодостижимыми показателями для подобных составов являются прочность сцепления пенополистирола к основанию, в т.ч. при водном хранении. В данном случае важно не только полученное значение в силе отрыва, но и характер отрыва образца. Ключевую роль в достижении необходимых показателей играет правильный выбор полимерного связующего и MAPF PE 5044 S успешно справляется с данной задачей.

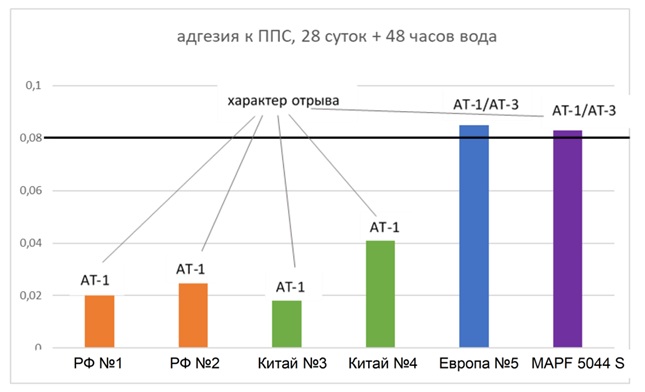

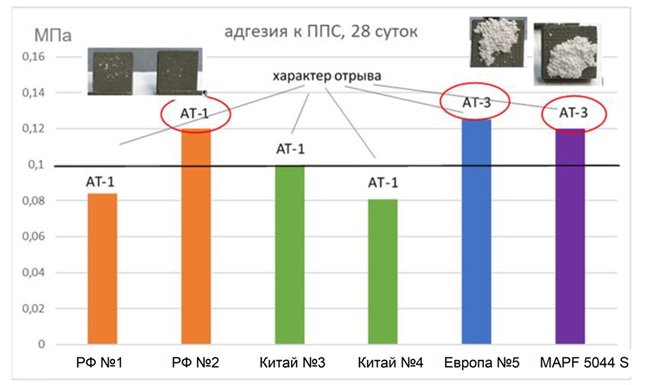

На Рис.2 и Рис.3 представлены результаты испытаний по прочности сцепления составов при приклеивании пенополистирола.

Как видно по результатам испытаний из всех протестированных образцов РПП только MAPF PE 5044 S и один из РПП Европейского производства полностью удовлетворяют требованиям стандарта ГОСТ Р 54359-2017.

Выводы по результатам проведенного исследования:

1. Применение MAPF PE 5044 S обеспечивает соответствие базовых штукатурных составов требованиям ГОСТ Р 54359-2017 по показателю «прочность сцепления», в том числе по показателю «прочность сцепления c ППС в возрасте 28 суток + 48 ч в воде»;

2. Применение MAPF PE 5044 S в дозировке 2,0 % в составе базовой штукатурной смеси

обеспечивает требуемый характер отрыва образца по телу основания – АТ-3

(адгезионный отрыв по телу основания);

3. Минимальная температура пленкообразования MAPF PE 5044 S равная 0 ⁰ С позволяет рекомендовать ее для использования в рецептурах клеевых и базовых штукатурных составов для производства работ по утеплению фасадов при пониженных значениях температуры воздуха.

Список используемой литературы

1. Дубровина Г.Г., Гончаров Ю.А., Губская А.Г., Назаров Д.В. Цементные сухие строительные смеси. Производственно-практическое пособие – Минск: Ковчег, 2015- 248 с
2. Справочник строителя: полный комплекс строительных и отделочных работ для сдачи дома в эксплуатацию/ А.Г. Борисов -М: АСТ: Астрель, 2008 -327 с
3. Материаловедение в строительстве: учебное пособие для студентов высших учебных заведений под ред. И. А. Рыбьева – М: Издательский центр «Академия», 2008 -528 с
4. Сухие строительные смеси: Справочник- М: Стройинформ, 2007-828 с
5.  «ГОСТ Р 54359-2017. Национальный стандарт Российской Федерации. Составы клеевые, базовые, выравнивающие на цементном вяжущем для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия» (утв. и введен в действие Приказом Росстандарта от 23.11.2017 N 1809-ст)(ред. от 24.12.2020)
